SMARTPROJO

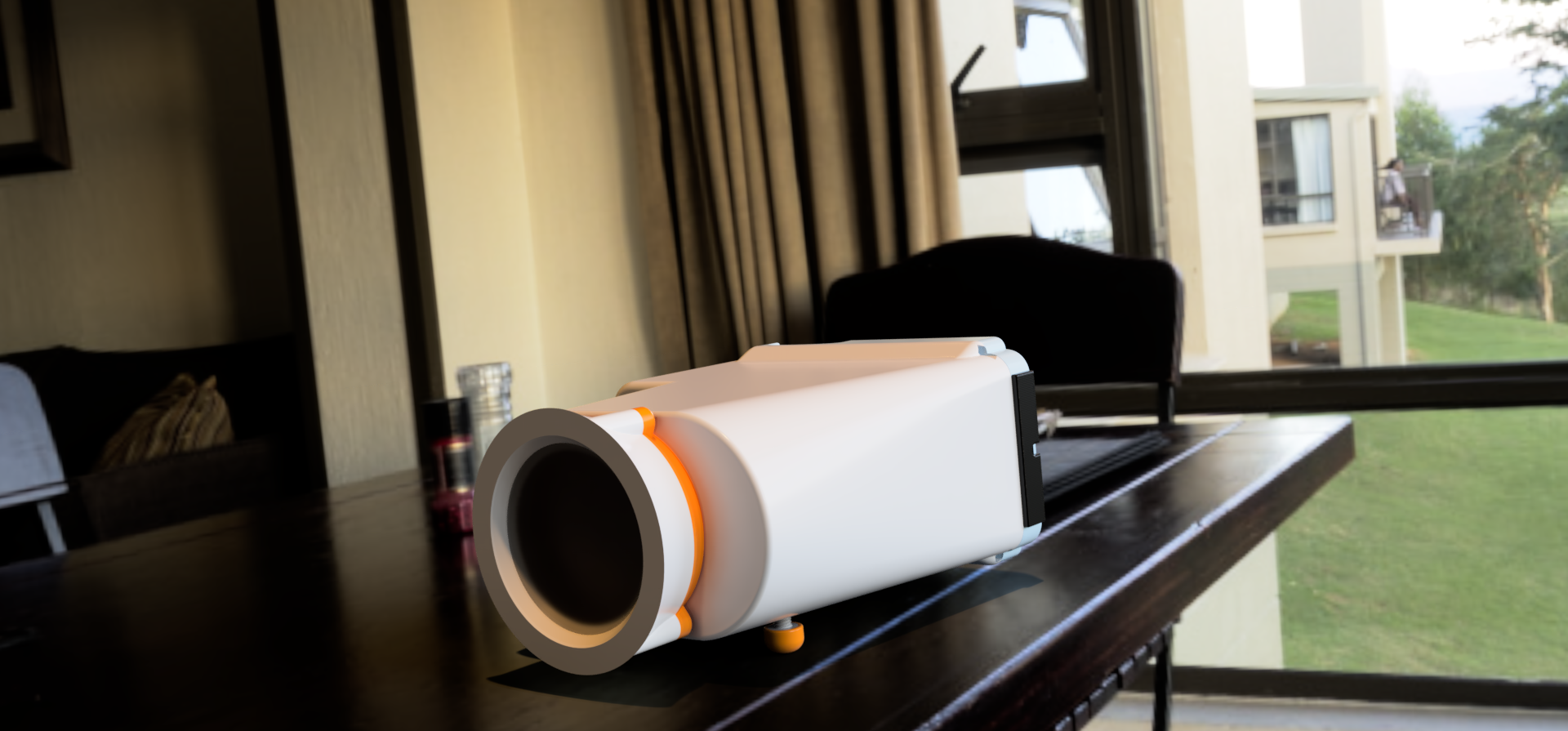

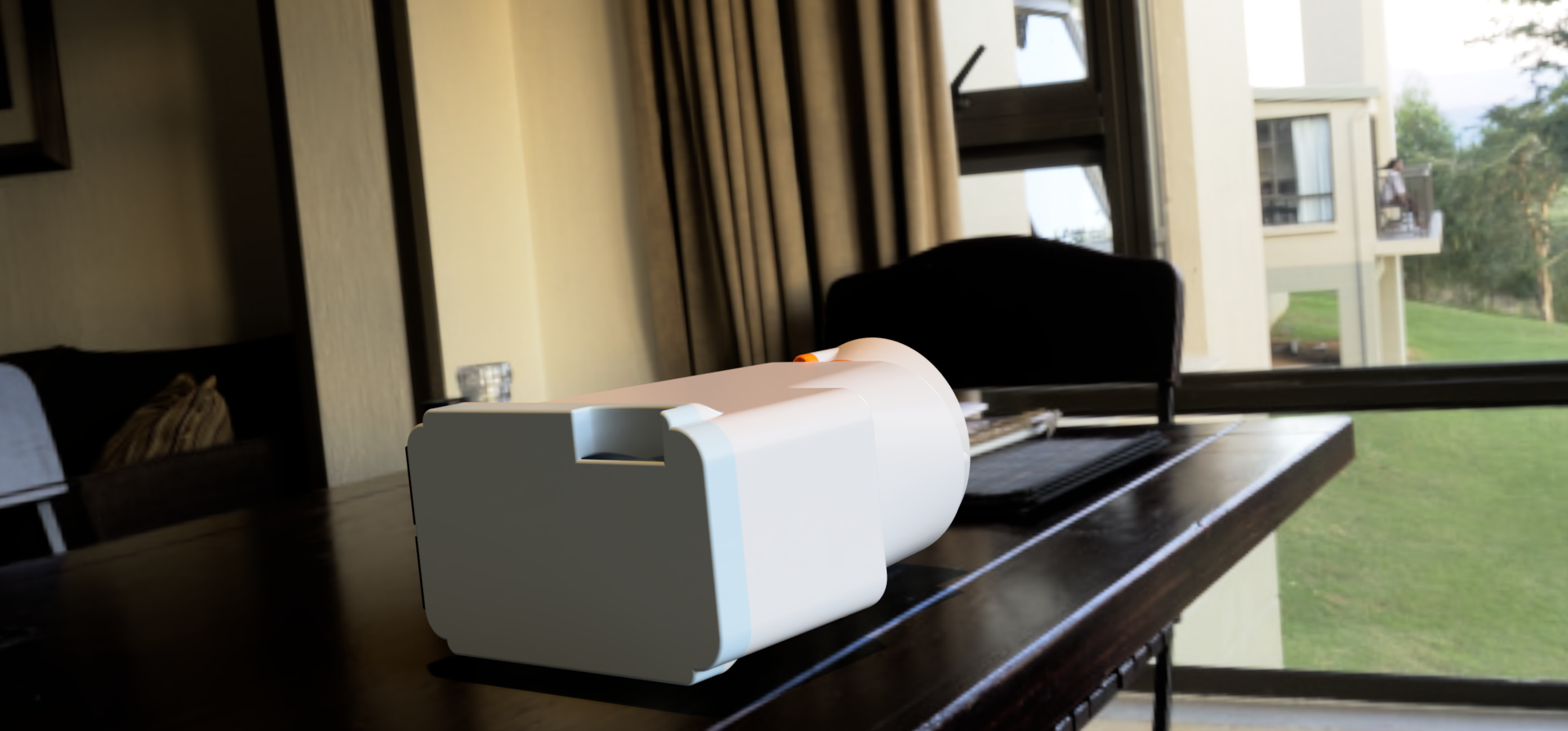

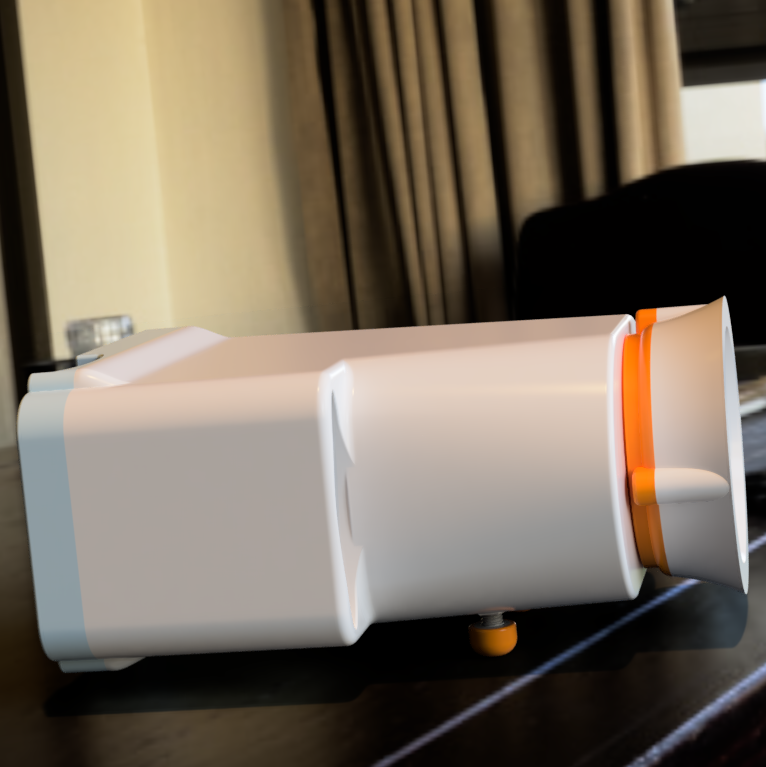

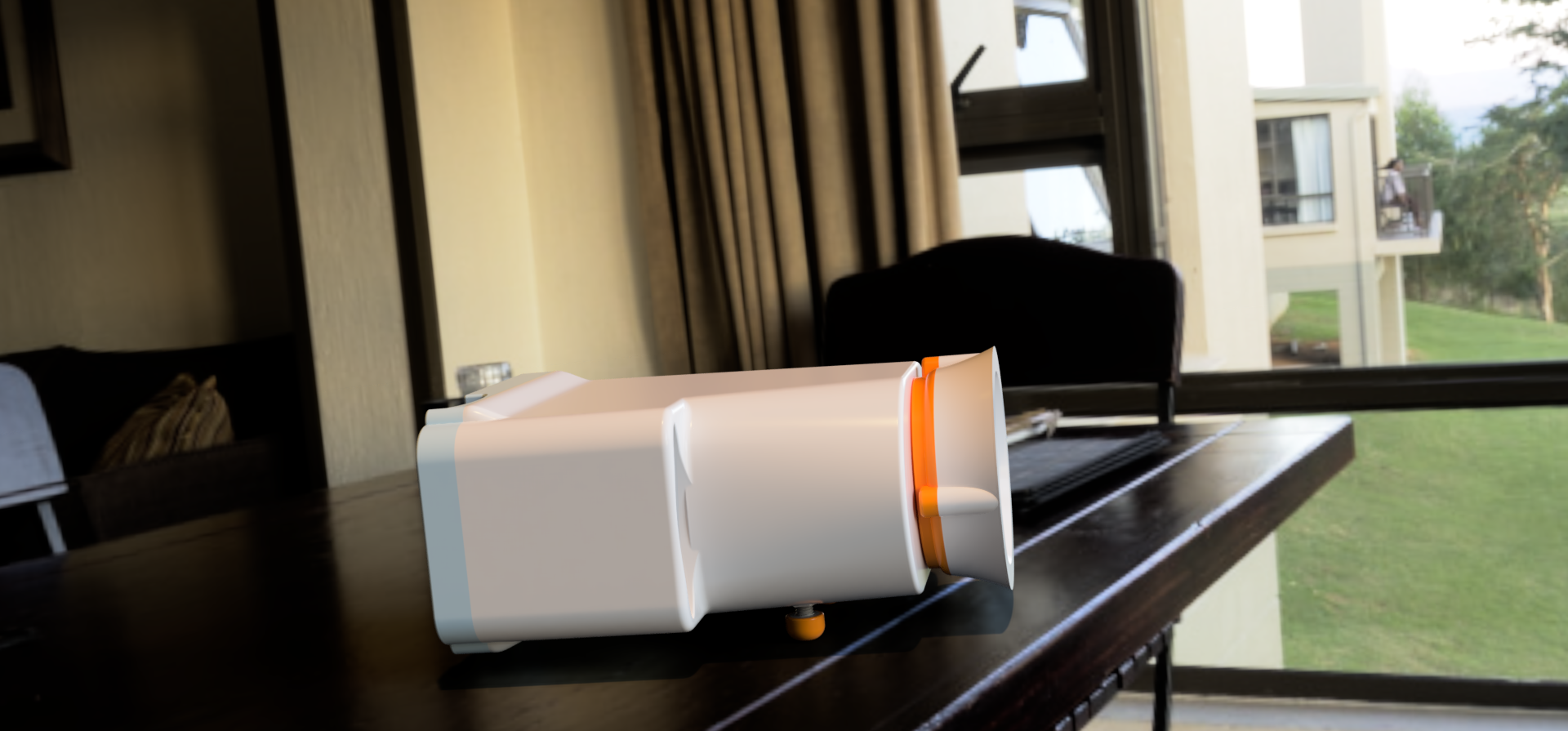

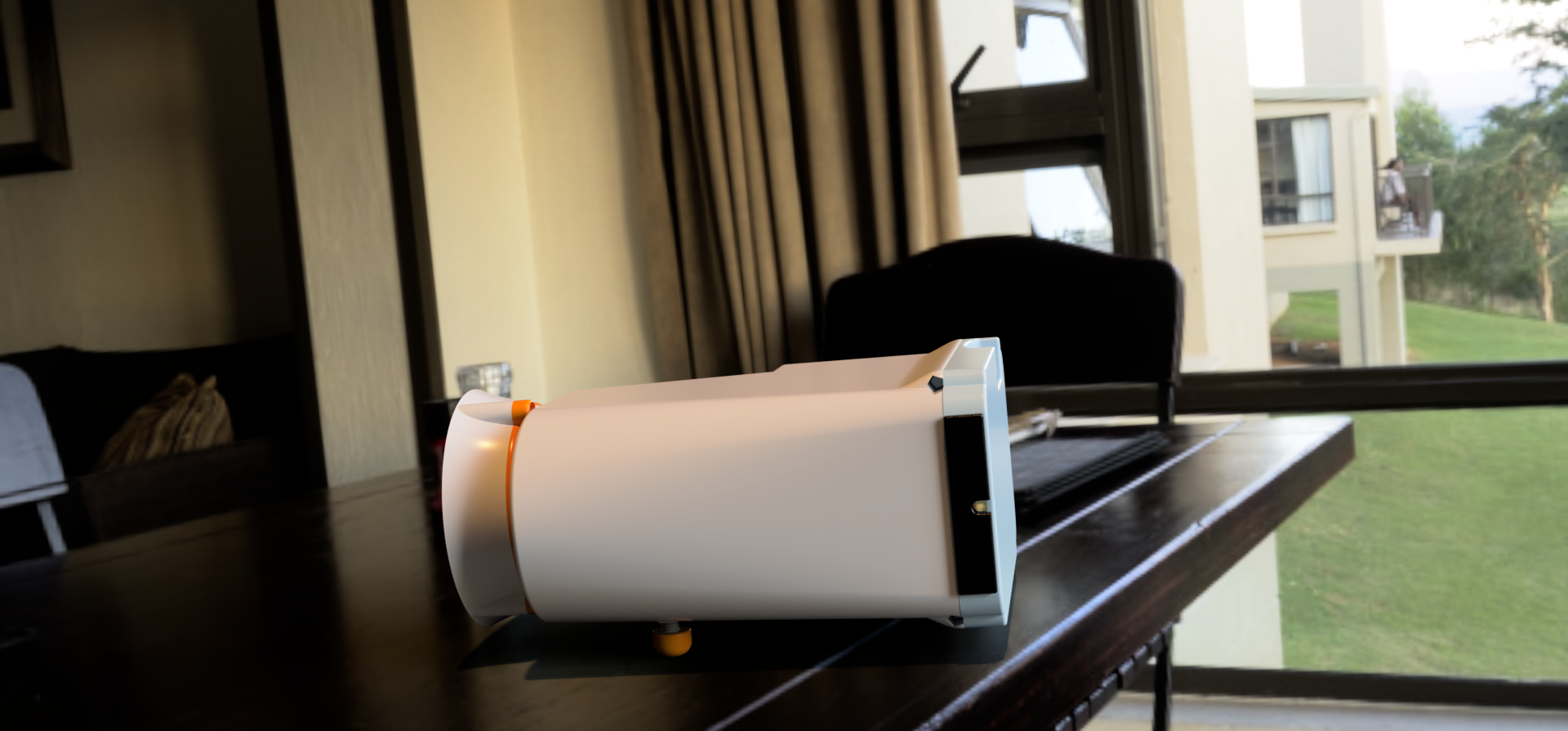

Le projecteur qui n’a besoin que d’un smartphone pour une expérience grand écran !!!

Smartprojo permet, grâce à la lentille d’une loupe, d’augmenter la taille d’une image, d’une vidéo.

  • Allumez votre smartphone.
  • Réglez la luminosité de votre smartphone au maximum.
  • Bloquez votre écran avec l’image à l’envers.
  • Lancez la vidéo à regarder.

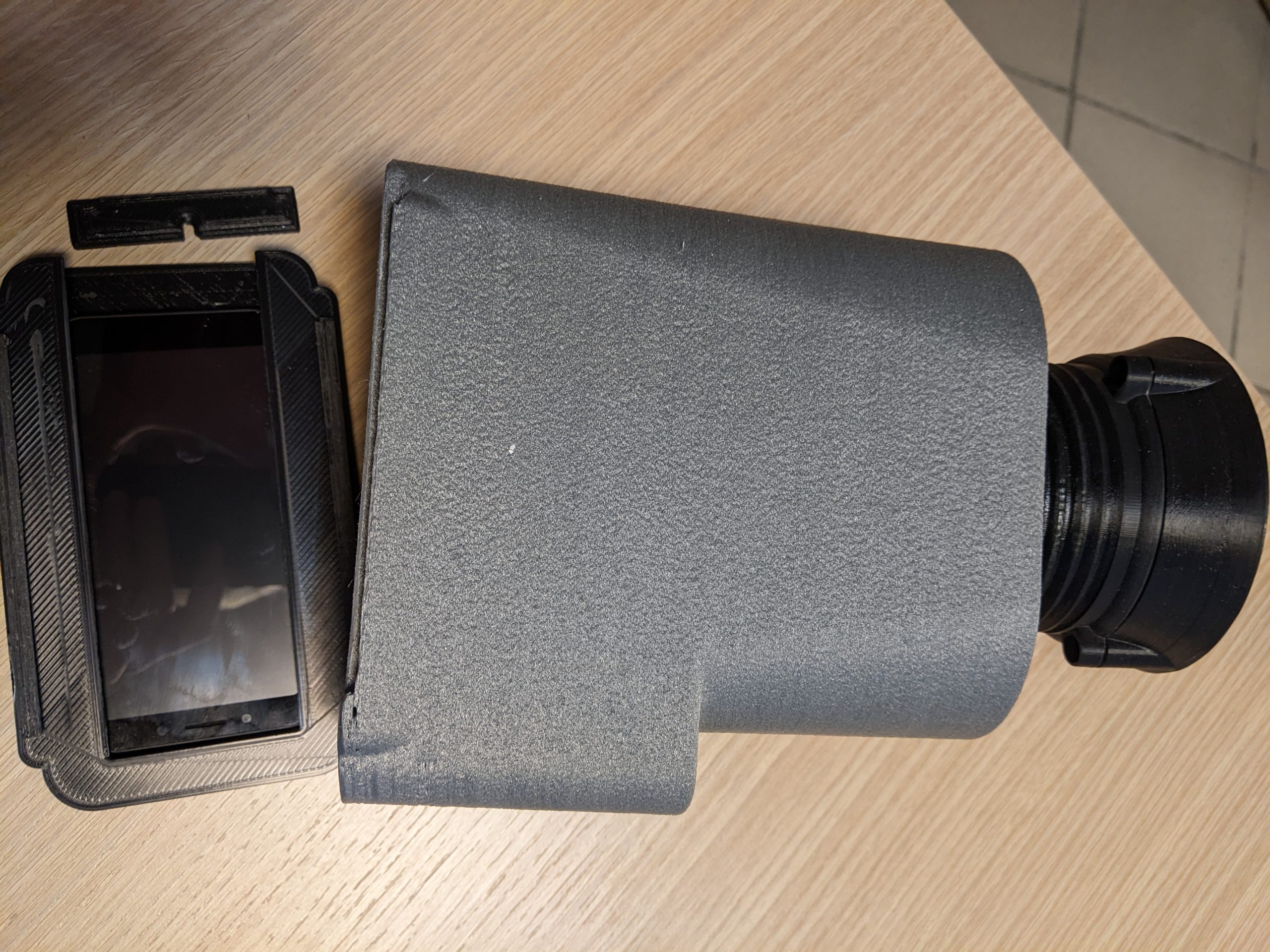

  • Chargez votre smartphone dans le rack à l’arrière de Smartprojo.
  • Éteignez toutes les lumières et profitez du grand écran.

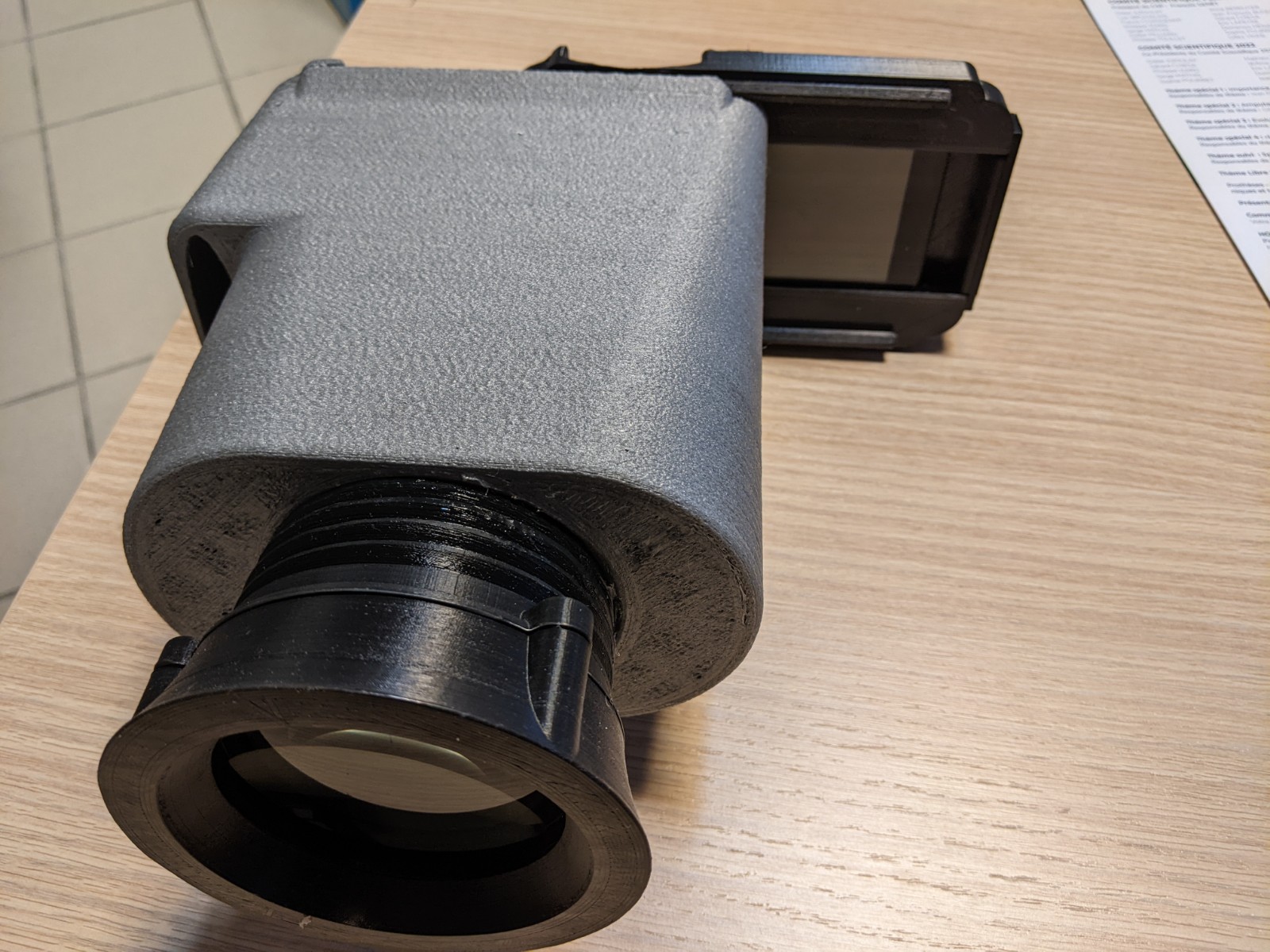

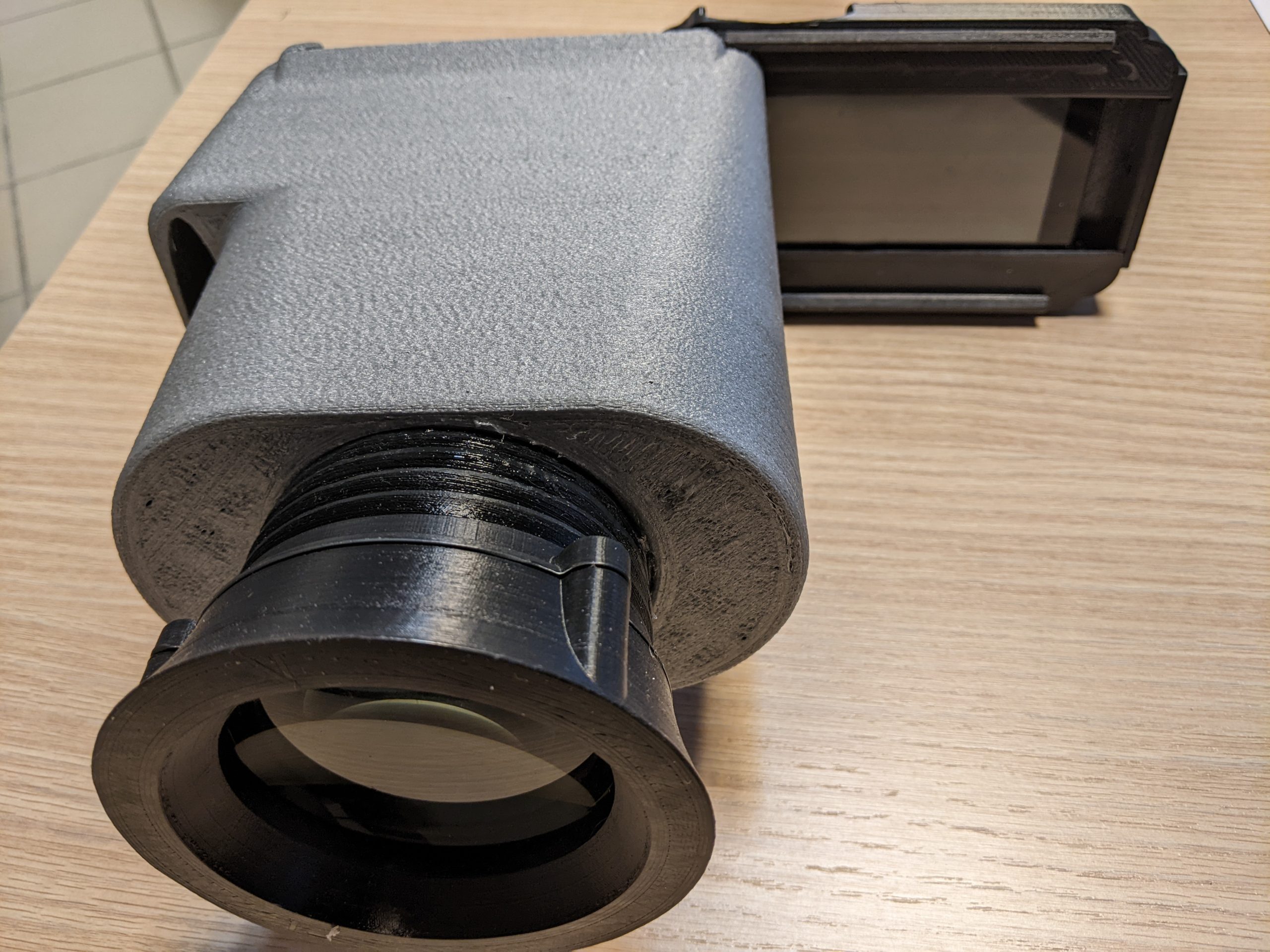

L’objectif est réglable pour pouvoir faire la mise au point.

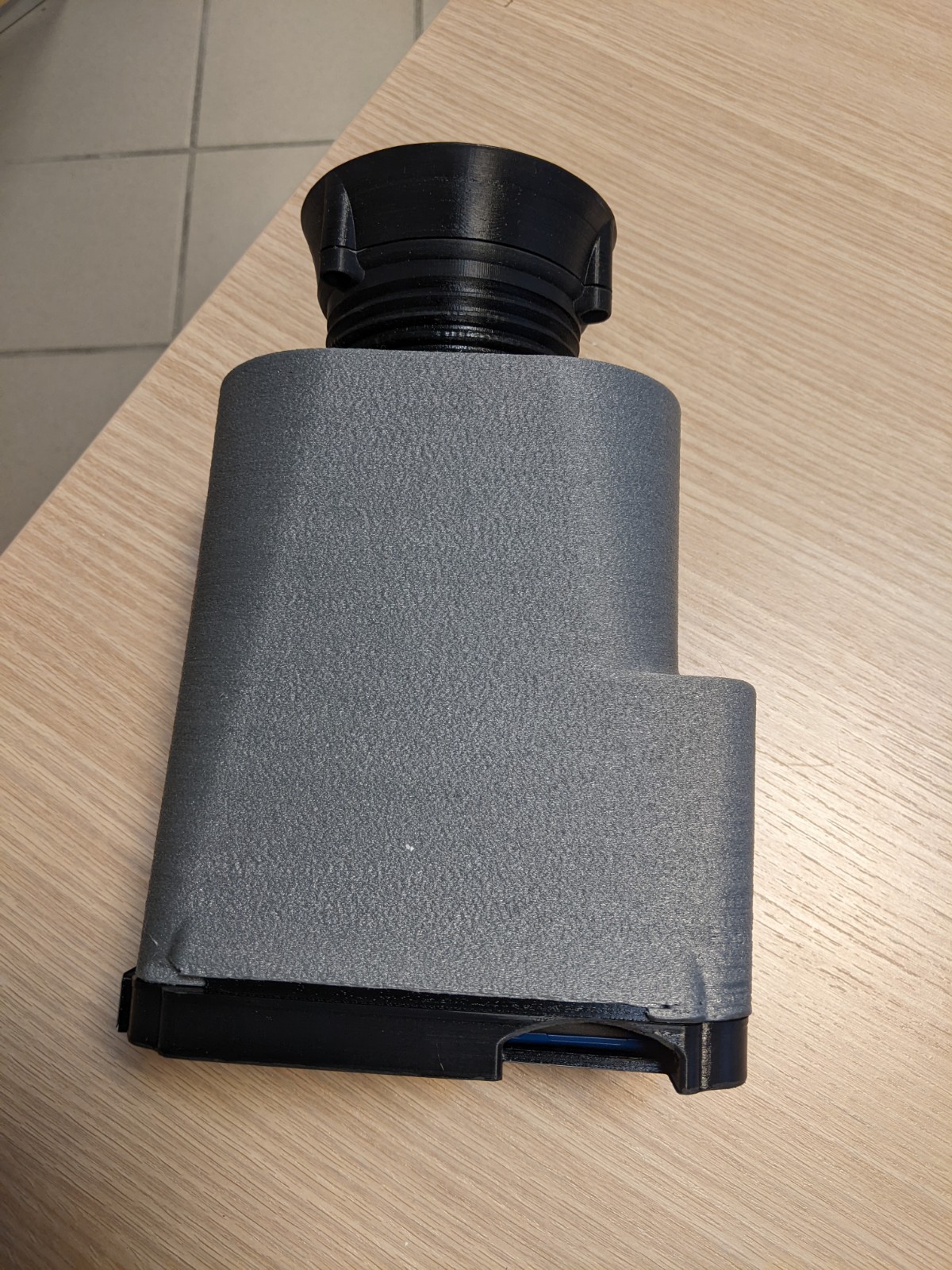

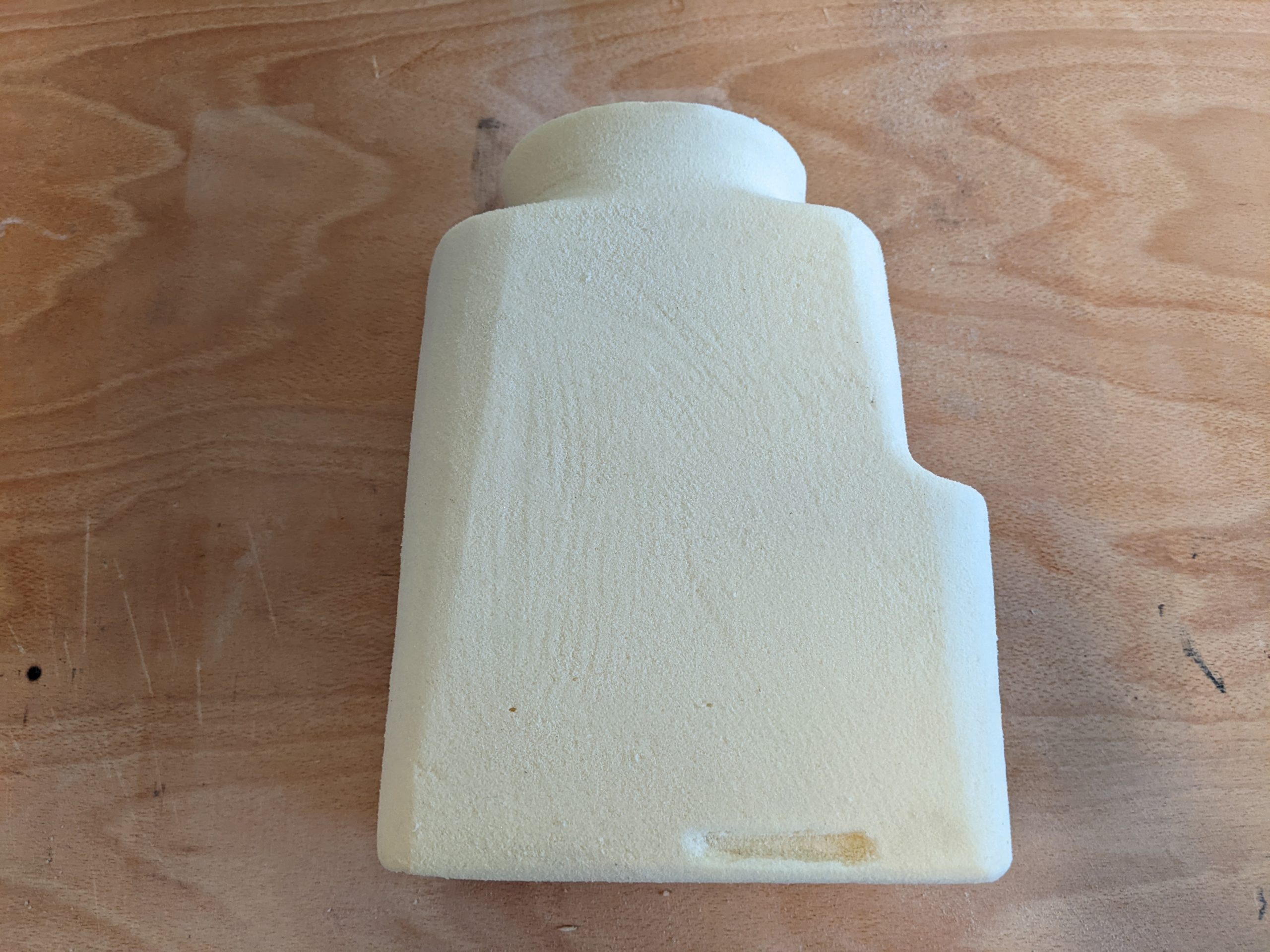

Smartprojo est composé de 6 pièces à imprimer:   projo_stl



Le rack pour smartphone a été dessiné pour un Alcatel 1C, n’hésitez pas à le modifier pour l’adapter à votre modèle de smartphone.

Sont nécessaires en plus des parties imprimées:

  • 3 inserts et 3 vis M6 pour lier les deux parties de l’optique et emprisonner la lentille
  • 2 vis M8 pour les pieds réglables.
  • La lentille d’une loupe de diamètre 75mm (ici une loupe Maped à environ  3 euros)



WebGL Error

  • Concepteur : Guillaume Vallois
  • Licence Attribution : Pas d’Utilisation Commerciale - Partage dans les Mêmes Conditions CC BY-NC-SA
